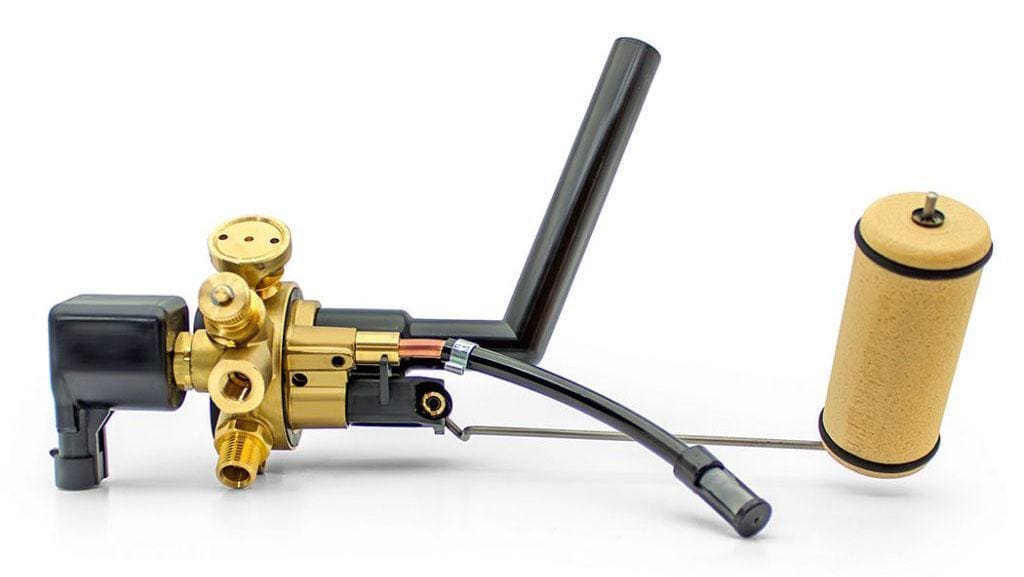

Wielozawór OCTOPUS

OCTOPUS to nowy wielozawór od ALEX’a – producenta znakomitych komponentów do samochodowych instalacji gazowych

Wielozawór to niezwykle istotny element całej instalacji gazowej. Kontroluje on proces tankowania gazu do zbiornika oraz przepływ gazu ze zbiornika do dalszych części systemu. Działanie wielozaworu opiera się na prostych i niezawodnych rozwiązaniach mechanicznych, co czyni użytkowanie samochodowego zbiornika gazu całkowicie bezpiecznym, nawet w tak ekstremalnych sytuacjach jak kolizja drogowa, zderzenie czy też pożar samochodu.

W gamie znajdują się 2 typy zaworów: toroidalny 30° do zbiorników wewnętrznych oraz toroidalny 0° do zbiorników zewnętrznych (podwieszanych).

Wielozawór jest dostępny w wersji STANDARD – z króćcem wylotowym ø6 mm i klasycznymi przejściami wewnętrznymi.

Prezentacja wideo

Specyfikacja

  • Sprawdzony i przetestowany, w 100% bezpieczny
  • Wykonany ze starannie dobranych, wysokiej jakości materiałów (mosiężny korpus, elementy z kompozytów polimerowo-szklanych)
  • Precyzja wykonania i montażu gwarantująca bezpieczeństwo i niezawodność działania
  • Standardowe złącze AMP superseal – proste, wygodne podłączenie wiązki elektrycznej
  • Przebadany i homologowany zgodnie z najnowszymi regulacjami europejskimi ECE 67R-01



OCTOPUS integruje w sobie wszystkie urządzenia bezpieczeństwa niezbędne do prawidłowego i niezawodnego funkcjonowania całej samochodowej instalacji gazowej:

  • zawór elektromagnetyczny
  • zawór ogniowy
  • zawór nadmiernego wypływu
  • nadciśnieniowy zawór bezpieczeństwa
  • ręczny zawór roboczy (serwisowy)
  • zawór zwrotny
  • zawór napełnienia 80%.



Parametry

Materiały

mosiądz, stal, kompozyty polimerowo-szklane

Waga

0.920 kg

Ciśnienie otwarcia nadciśnieniowego zaworu bezpieczeństwa

27 bar

Temperatura otwarcia zaworu termicznego

120 ± 10°C

Natężenie przepływu przez zawór bezpieczeństwa

~24 Nm3/min

Natężenie przepływu przez zawór termiczny

~4.5 Nm3/min

Prędkość napełniania

18 l/min @ 10 bar

Wejście gazu

G1/4‘’

Wyjście gazu

M10x1 / przewód ø6 mm

Moc cewki przyłączeniowej

17 W

Napięcie cewki

12V DC

Gniazdo przyłączeniowe

AMP SuperSeal

Typ zaworu odcinającego

standardowy

Automatyczne zatrzymanie przy napełnieniu 80%

tak

Zawór nadmiernego wypływu

tak

Ręczny zawór roboczy

tak

Homologacja

E8 67R-0110574 CLASS 3

Opinie o produkcie

Pliki do pobrania

  • pdf
    E8_67_10574_00 – Wielozawór OCTOPUS
  • pdf
    Instrukcja montażu wielozaworu OCTOPUS
    Rozmiar: 7,38 MB
    Wersja: 2021
  • pdf
    Lista zbiorników dopuszczonych przez TDT do montażu z wielozaworem Octopus
